HDPE土工膜抗老化的方法
主要用作延长土工膜在户外的使用寿命。浓度为0.5%的小粒径炭黑（20nm）与2%的相对粗粒径的炭黑（95nm）。差不多具有同样的光保护作用。炭黑在HDPE土工膜中起到什么样的作用？炭黑是一种非常优良的光屏蔽剂和热氧稳定剂，它几乎能全部地吸收可见光，强烈地反射紫外光，将其混合在HDPE土工膜中通过能量在其多核芳烃结构中的水平转移，显示良好的紫外线吸收功能。试验与经验表明，炭黑的光屏蔽效果与其粒度、分散性和用量等因素有关，一般情况下，在HDPE土工膜中加入炭黑的粒度以巧一25tun为佳，质量分数以2%一3%为宜，当炭黑量很低时，不能发挥其屏蔽紫外线功能，只有炭黑的质量分数达到以上时，HDPE土工膜材料方具有优良的防老化作用，当添加炭黑质量分数为2%时，HDPE土工膜的抗老化能力可提高20一30倍，质量分数超过5%a时，对HDPE土工膜的物理性能有不良影响。作为光稳定剂使用的炭黑品种以槽法炭黑为上品，特别是易混槽黑的效果尤佳。
HDPE防渗膜也被称为高密度聚乙烯膜、HDPE土工膜，简称为“HDPE防渗膜”。HDPE防渗膜是由HDPE树脂构成的塑料卷材，其HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。该聚合物不吸湿并具有好的防水蒸汽性。HDPE具有很好的防腐性能、电性能、防潮性能、防渗漏性能、拉伸强度高，所以是很适用于电线电缆、工程防渗、养殖防渗、油罐防渗、地下室防渗、人工湖防渗、垃圾填埋防渗、固废填埋防渗等领域。HDPE防渗膜具有极好的抗冲击性，故在常温甚至在-40F低温度下均如此。HDPE防渗膜是高分子聚合物无毒、无味、无臭的白色颗粒，熔点约为110℃-130℃，相对密度0.918—0.965；具有良好的耐热性和耐寒性。化学稳定性好，具有较高的刚性和韧性，机械强度好，耐环境应力开裂与耐撕裂强度性能好，随着密度的上升，机械性能和阻隔性能会相应提高，耐热，和抗拉强度也更高；可耐酸、碱、有机溶剂等腐蚀
土工膜的检测和修补主要是以下四个步骤：
1、目测主要是对铺设的土工膜外观、焊缝质量、T型焊接、基底杂物等进行细致的检查，所有施工人员对这一工作都应贯彻在全部施工过程中。
2、真空检测和气压检测，充气压检测的充气强度为0.25Mpa，5分钟不漏气，土工膜考虑到卷材较柔软易变形，土工膜允许压力下降20%。
3、土工膜拉力测试，标准为做剥离和剪切试验时，焊缝没被撕裂开而母才被撕拉破坏，此时焊接合格。
4、外观检查，发现土工膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下，土工膜应及时用新鲜的母材修补，补疤每边超过破损部位10-20cm。
通常采用三种常见方法拼接HDPE防渗膜，分别是：防渗膜搭接法、防渗膜粘接法和防渗膜热焊接法。
一、防渗膜搭接法
将两卷防渗膜展开后沿幅宽边相互搭接20～40cm,这种方法在中小型水渠采用较多，简单易行，省工、省料。但是如果接缝搭接不好，容易发生渗漏，如前苏联的大型粉煤灰贮存库和山东青岛胶州青年水库采用此法都发生严重渗漏，造成返工和人力、物力很大的浪费。
二、防渗膜粘接法
1、溶剂粘接法：把化学溶剂涂在防渗膜的搭接面上，粘接宽度为5～10cm，形成一定厚度的均质粘台层，采用胶质滚子用力滚压直至粘牢。
2、粘接剂粘接法：用化学粘接剂涂在搭接面上，然后用胶轮滚压或者用橡胶锤和用脚踩踏使其粘台为一体。目前公司根据防渗膜材质特性开发出相应的粘接剂—HDPE防渗膜专业粘合剂，目前已经申请国家专利产权，并已在许多防渗工程上使用，效果较好。
防渗膜专用胶粘接法的优点是：施工简便、缩短工期、无需有专业施工技术，自己独立可以完成防渗膜拼接施工；
防渗膜专用胶粘接法存在的问题是：
①一般需人工完成，有时还需要对接缝面进行适当处理，粘合剂的粘接时间受气温影响较大，一般需要在5-15分钟内完成防渗膜的粘合拼接；
②大多数化学溶剂粘接缝的抗剪强度、抗老化能力和适应水环境能力方面还存在问题，所以这种方法一般只适用于小型通常采用三种常见方法拼接HDPE防渗膜，分别是：防渗膜搭接法、防渗膜粘接法和防渗膜热焊接法。工程。经过多年的研发，目前我公司研发生产的防渗膜专用胶已经非常接近防渗膜接机热焊接的效果。
研发生产的防渗膜专用粘合剂已经广泛应用于各类家庭和单位防水工程中，比如屋顶花园防水阻根施工中的应用、地下室防水防潮施工中的应用、露台花园防水阻根施工中的应用和景观水池防水施工中的应用等等。

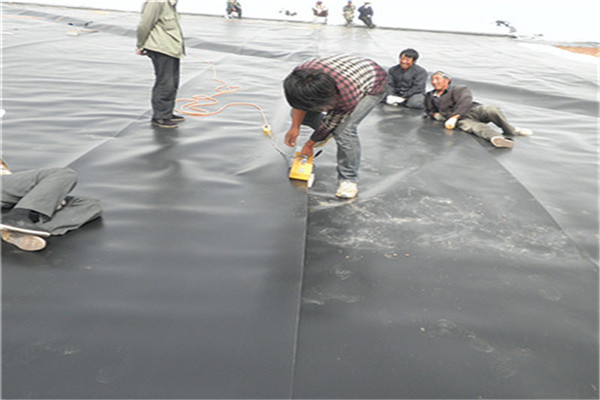

三、防渗膜热焊接法
热焊接的原理是通过焊接机把热量传到接缝处的HDPE防渗膜表面使其溶化，在溶化范围内产生分子渗透和交换并溶成一体．然后通过滚轮加压，使焊接部件的溶台区可以达到无明显界面。此法使用需要一定技术含量，施工技术要求较高，非常适合于直线长缝，对热塑性防渗材料都适用，热焊接法还适合于土工膜的焊接、复合土工膜的焊接、HDPE防渗膜的焊接和LDPE防渗膜的焊接等等。
