防渗土工膜渗漏部位检测一部分撕开如何处理为保证土工膜不易遭到坠物毁坏，对其上边有建筑工程施工工作上的部位构建简单钢管架，挂防火等级式密目式安全网开展安全防护。土工膜建筑工程施工完毕和发布储水前，开展2次土工膜热学渗漏部位检测。
某建筑工程施工段排水管道过道边边界层有一处土工膜一部分撕开，其下边导致冲坑宽1.05m、长1.6m，深约0.8m;城市公共交通暗板涵基本4个拐角部位土工膜一部分撕开，那麼是如何处理的呢？对于渗漏特点，明确提出了渗漏修补解决关键预防措施:①对填方路基体开展工程加固，减少不匀称地基沉降形变，保证土工膜安全性能运作。即对渗漏导致的安全通道及其塔架附近约30m方面地基沉降形变很大的地区，中、各个方面选用填充注浆，一部分浅表层选用挖除换置，冲坑部位选用自密实度和易填充的原材料开展回填土，进而减少储位填方路基体沿塔基附近倒悬体和肋板处的地基沉降形变量和塔基两侧不匀称地基沉降形变量，并沿塔架附近埋件地基沉降极高，提升土工膜融于地基沉降形变的专业技能。②按原施工图纸修复土工膜地面防水构造，并将井筒附近无纺土工布上边原满铺的混泥土压重块改成斑点状式铺设，有利于土工膜支撑柱拉申形变。副坝段排水管道过道边边界层的解决设计概念彼此之间一样。
经渗漏解决再一次储水，上防洪工程渗漏检测原料说明，解决后的上防洪工程地面防水体系管理地面防水功能齐全，渗漏量较小。
本文防渗土工膜的施工规范做为基础，抛砖引玉;叙述了施工流程以及土工膜的安装工艺要求，施工完毕后期的检测项目也非常关键，这是对施工工艺的一次监督，可以在完全投入使用前对施工质量做一次严格的把关，下面直接进入正题。

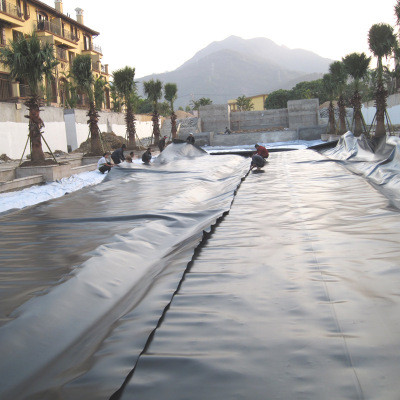

施工安排的科学性和合理性至关重要,为保证施工安排的均衡、有序和流水作业，各施工段即相互配合，又能各自独立进行段内流水作业，分部逐层铺设安装，各层依次推进，并行操作与交叉施工相结合。防渗层土工材料的总体铺设顺序原则上是先底部后覆盖层，铺膜时，一定要由上下而上铺设。膜与膜之间及膜与基面之间要压平贴紧，但不宜将膜拉得过紧，一般要略松一点，但不能在膜底留有气泡。因为土工膜比较薄且很轻，铺好以后，在未铺好保护层以前，极易被风吹动，所以一次铺膜面积不宜达大，边铺膜边盖保护层土料。
以某一点为基点，由一个方向按顺序展开工作面。上道工序与下道工序之间应尽量紧凑，不要相隔太长时间，以免造成不必要的返工，只要上道工序提供了足够的工作面，下道工序应马上进行施工，人而使各工序一环扣一环、平等同步施工。同时，各土工材料应当天铺设当天验收，以便进行下道工序的施工，验收结果成为验收的一部分内容。
HDPE土工膜安装程序及工艺要求
A、施工技术方案已获得批准;
B、机械设备已检修调试完毕，电源已接通;
C、前一道工序已施工完毕并经检查，验收合格;
D、材料已经抽样送检，其技术指标符合设计要求;
E、已经召开过现场协调会议，各配合单位已准备就绪;
F、气候条件符合土工膜施工的要求：
对天气的要求：气温一般应在五至四十摄氏度之间，低温时土工膜应张紧些，
高温时土工膜应放松些，气温过低时，4级以上大风及雨天一般不应施工。在有风天气，风力影响土工膜施工时，待焊的HDPE土工膜应用砂袋压牢。
G、使用标准
《聚乙烯(PE)土工膜防渗工程技术规范》(CJ/T234-2006)《土工合成材料应用技术规范》(GB50290-1998)《土工合成材料测试规程》(SL/T235-1999)
靠土工膜10cm厚的保护层土料一定要过筛，不允许有粒径大于6mm以上颗粒，否则易刺破土工膜。保护层土料一定要用夯打密实，保证干容重在1.5以上，并随时取样检验。回填保护层及砌筑块石护面时，一定要轻放，以免撞破土工膜。在块石护面下面，应铺填100mm厚的碎石或砾石垫层，以防止因水位变化，风浪等因素的影响而淘刷土料保护层。干砌块石采取人工挂线铺砌，石块应紧密嵌固，面层块石个体重量应大于48kg，所有空隙均用小块石充填。
检测控制分为产品表面检测和焊接缝检测。
1.产品表面检测：当HDPE土工膜展开后，要用眼检查是否有缺陷，标出有缺陷或值得怀疑的地方，以便修补。
2.焊缝的检测分为：目测和检漏试验(非破坏性)
3.焊缝的目测：主要是对焊缝的外观质量、T型焊缝及十字型焊缝的处理、基层有无杂物等项进行仔细检查。
4.双焊缝的表面：平整、牢固、美观，即光滑平顺，厚度均匀，焊缝处不得有其他杂物及多余散碎焊料，不得使周围母材出现受损伤部位。
5.T型焊缝表面：结合紧密，平滑连接。
6.十字型焊缝表面：在确实避不开时，才可以采用十字型焊接，但必须加盖20厘米以上见方的补丁，由经验丰富的焊工完成。
7.非破坏性检测：充气(双焊缝)。
8.双焊缝充气检测：通过检查双缝的气密性来判断其焊接质量好坏的非破坏性检测手段。在气腔内封闭一定压力的气体，通过检测针上附带压力表的变化来判断其气密性。
9.仪器的组成：压缩装置，能产生0.15--0.20Mpa的压力装有压力表的空心针
10.程序：充气0.15--0.20Mpa的压力，保持2分钟以上即为合格;如压力表稳定不住，则一面保持一定的压力，一面对外侧焊缝涂抹肥皂液检验，如无漏气也认为合格(即对另一条漏气焊缝不做处理)。
11.缺陷的修补：对在目测、正压中所发现的缺陷，应及时修补;不能立刻修补的，要做特种标记，以防漏补。
12.各种空洞的修补：根据洞的大小而定，当洞大于5mm时，应用10厘米圆形或椭圆形的衬垫修补。
13.对于小的针眼或空洞，可以用点焊。
通过以上两个大方面的详述，我们对于防渗土工膜在施工工艺中的要求以及后期的检测项目都有了初步的了解，相信通过讲解，您已经有了一个详细的了解，学习其他相关内容请以下相关文章的推荐。
